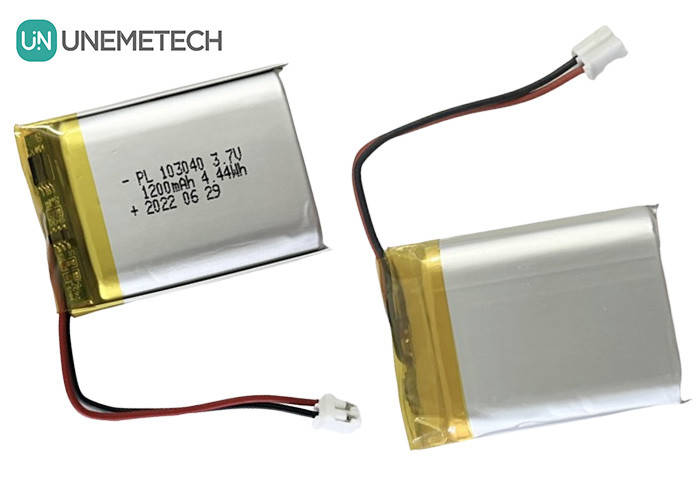

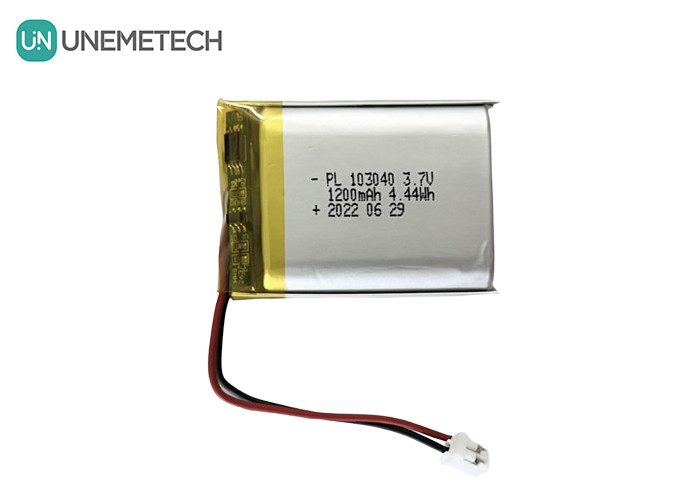

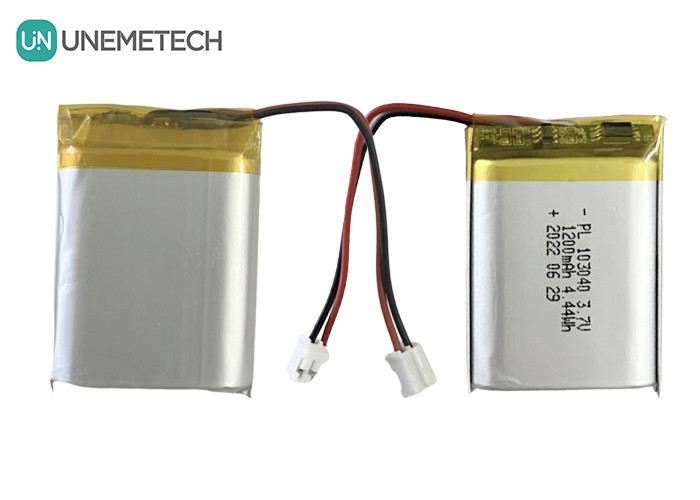

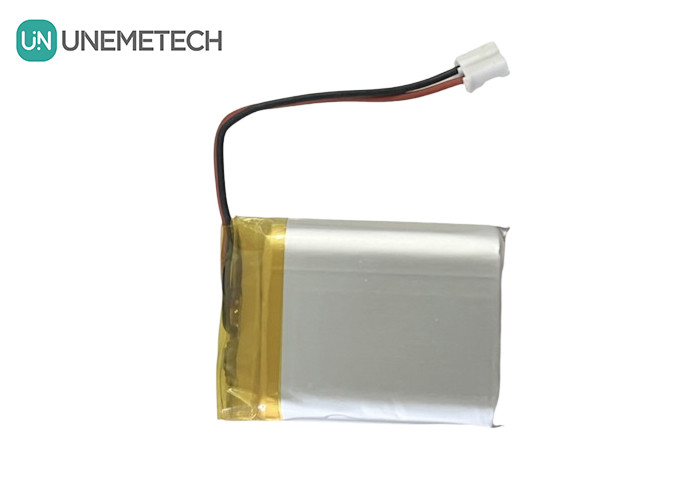

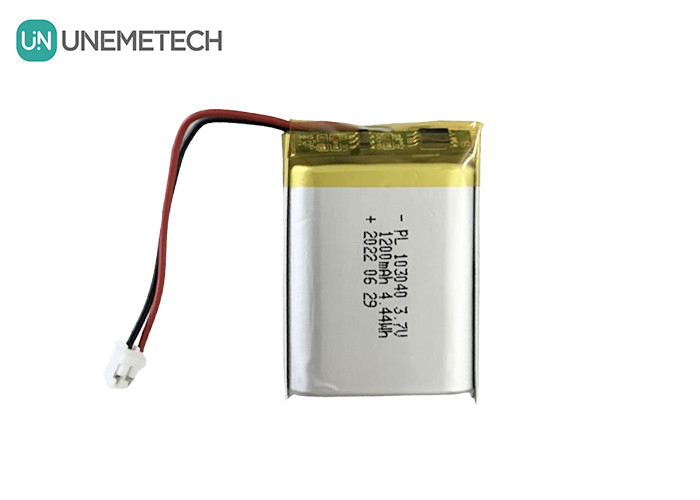

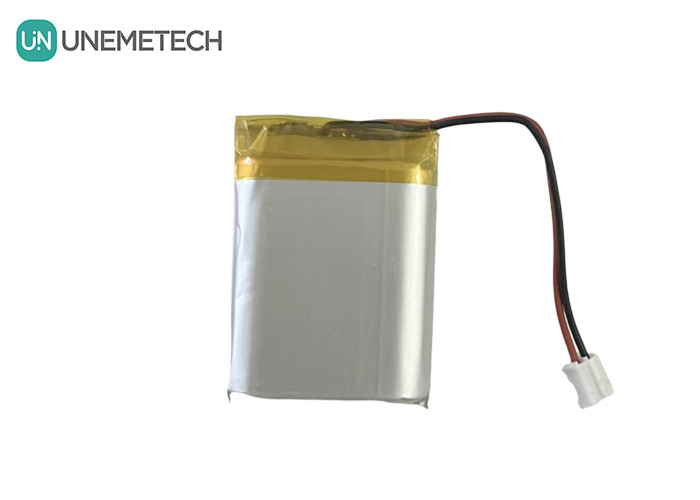

بطارية البوليمر الليثيومية قابلة لإعادة الشحن من الفضة 103040 1200mAh 3.7V بطارية لي بو مع UN38.3 و IEC62133
خصائص بطارية البوليمر الليتيوني
يمكننا تصميم جميع أنواع خلايا بطارية البوليمر الليثيوم وحزم وفقا لمتطلباتك
عمر دورة طويلة: أكثر من 500 مرة.
القدرة الجيدة والثبات الجيد.
رسم 103040 بطارية البطارية
|
البند |
الوصف |
البعد |
|
| أ |
طول علامة التبويب |
7 ± 2 ملم | |
| ب |
صفحة الخلية |
13± 2 ملم | |
| ج |
عرض علامة التبويب |
3± 0.2 ملم | |
| د |
الطول من سائل الختم العلوي |
4 ± 0.3 ملم | |
|
T |
سمك الخلية |
البداية |
10 ملم |
| بعد 300 دورة | 10.8ملم | ||
| W |
عرض الخلية أقصى |
30ملم | |
| هـ |
ارتفاع الخلية |
40.5 ملم | |
الأداء الأساسي لبطارية 103040 ليبو
| لا، لا، لا |
البند |
المواصفات |
ملاحظة |
| 1 |
السعة المسموح بها |
1200 ميلي أمبير |
0.2C التفريغ |
| 2 |
السعة الاسمية |
1230 ميلاواط |
0.2C التفريغ |
| 3 |
الحد الأدنى للقدرة |
1200 ميلي أمبير |
0.2C التفريغ |
| 4 |
وزن الخلية |
≈ 21 غرام | |
| 5 | عائق الخلية الأولي | ≤ 80mΩ |
3.7 فولت AC 1KHz مقاس |
| 6 |
الجهد الطبيعي |
3.7 فولت | |
| 7 |
الجهد الأولي |
≥3.8 فولت | |
| 8 | فولتاج شحن محدود | 4.2 فولت |
الجهد من شحن CC إلى شحن CV |
| 9 | طريقة شحن قياسية | 0.2C شحن التيار المباشر إلى 4.2V ، ثم شحن CV حتى ينخفض التيار إلى 0.01C | |
| 10 |
الجهد القصير |
2.75 فولت |
الجهد عند انتهاء التفريغ |
| 11 | تيار شحن قياسي | 240mA (0.2C) |
شحن CC إلى 4.2 فولت ، ثم شحن CV حتى ينخفض التيار إلى أقل من 0.01C
|
| 12 | وقت الشحن القياسي | 6 ~ 7 ساعات | |
| 13 | تيار شحن سريع | 600 mA (0.5C) | |
| 14 | وقت شحن سريع | حوالي 3 ساعات | |
| 15 | تيار التفريغ القياسي | 240mA (0.2C) |
تفريغ CC إلى 2.75 فولت
|
| 16 | الحد الأقصى لتفريغ التيار | 1200 mA (1C) | |
| 17 | نطاق درجة حرارة العمل | شحن: 10 ′′ 45 °C تفريغ: -20 ′′ 60 °C | |
| 18 | نطاق رطوبة العمل | ≤ 90%RH | |
رسم 103040 بطارية ليبو
|
البند |
الوصف |
البعد |
|
|
T |
علبة البطارية السماكة القصوى |
البداية |
10 ملم |
| بعد 300 دورة | 10.8ملم | ||
| W |
علبة البطارية عرض أقصى |
30ملم | |
| هـ |
بطارية الحجم القصوى |
42.5ملم | |
| أ |
طول السلك |
60± 3 ملم | |
|
عائق الحزمة |
≤ 180mΩ | ||
قائمة العبوات 103040 بطارية ليبو
| لا، لا، لا | البند | كمية | المواد | المواصفات |
| 1 | المواد الغذائية | 1 | خلايا البوليمر الليثيوم أيون | 1200mAh |
| 2 | بي سي بي | 1 | لوحات دوائر مركبة من الألياف الزجاجية البوليمرية | اجتاز RoHS |
| 3 | سلك | 2 | البوليثين والنحاس | UL1007 26WG |
| 4 | رابط | 1 | PH2.0-2 | |
| 5 | البروتوكول | / | / | / |
الخصائص الكهربائية للبطارية الليبو 103040
| لا، لا، لا |
البند |
دقيقة |
النوع |
ماكس |
الوحدة |
| 1 | الجهد الوقائي من الإفراط في الشحن | 4.230 | 4.280 | 4.330 | V |
| 2 |
فولتاج الإفراج عن الشحن الزائد |
4.050 | 4.100 | 4.150 | V |
| 3 | وقت تأخير حماية الزيادة | / | 80 | 200 | ms |
| 4 | الجهد الوقائي من الإفراز الزائد | 2.300 | 2.400 | 2.500 | V |
| 5 | فولتاج الإفراج عن التفريغ | 2.900 | 3.000 | 3.100 | V |
| 6 | وقت تأخير حماية الفراغ الزائد | / | / | 60 | ms |
| 7 | الحماية من التيار الزائد للتفريغ | 2.5 | 3.2 | 4.5 | أ |
| 8 |
المقاومة الداخلية |
/ | / | 65 | mΩ |
| 9 |
عملية التيار الثابت |
1.0 | / | 6.0 | μA |
| 10 | الاستهلاك الحالي ((طاقة مغلقة) | / | / | 0.5 | μA |
| 11 |
حماية الدوائر القصيرة |
متاحة |
|||
| 12 | وقت تأخير حماية الدائرة القصيرة | / | / | 600 | μs |
أجزاء PCB قائمة 103040 بطارية ليبو
